Hogyan csökkentik az EC hátrafelé dönthető centrifugális ventilátorai az energiafogyasztást és a zajt?

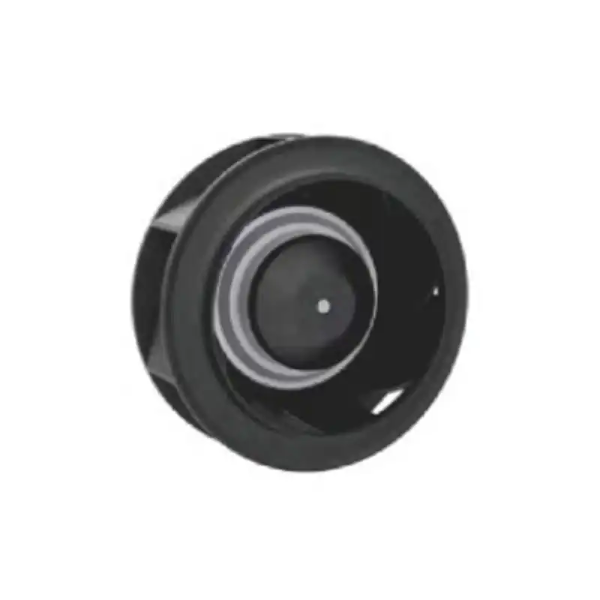

A modern szellőztető és légkezelő rendszerekben soha nem volt ekkora az igény a nagyobb hatékonyság és az alacsonyabb akusztikus hatás iránt. A hatékony, de gyakran félreérthető megoldások közé tartozik EC hátradönthető centrifugálventilátorok . Ezek a ventilátorok az elektronikusan kommutált (EC) motortechnológiát hátrafelé ívelt vagy hátradőlt járókerék-kialakítással kombinálják, és olyan teljesítményprofilt biztosítanak, amely jelentősen csökkenti az elektromos terhelést és a működési zajszintet. Az ezen előnyök mögött rejlő pontos mechanizmusok megértése segít a mérnököknek, a létesítményvezetőknek és a rendszertervezőknek megalapozott döntéseket hozni a fenntartható és kényelmes környezet érdekében.

Az alapvető technológia a megtakarítások mögött

Annak megértéséhez, hogy az EC hátrafelé dönthető centrifugálventilátorok hogyan csökkentik az energiafogyasztást, el kell választani a két elsődleges összetevőt: a motor típusát és a lapátok geometriáját.

Az EC motor lényegében egy kefe nélküli egyenáramú motor integrált intelligens vezérlőelektronikával. A hagyományos váltakozó áramú indukciós motorokkal ellentétben, amelyek a vonali frekvencián (50/60 Hz) alapuló fix fordulatszámon működnek, az EC-motorok a bejövő váltóáramot egyenárammá alakítják, majd impulzusszélesség-modulációt használnak a forgó mágneses mező létrehozására. Ez lehetővé teszi a precíz fordulatszám-szabályozást a külső változtatható frekvenciájú hajtásokban (VFD) rejlő veszteségek nélkül. Ennél is fontosabb, hogy az EC motorok magas hatásfokot tartanak fenn széles működési tartományban – gyakran még részterhelés esetén is meghaladják a 85%-ot, míg a váltakozó áramú aszinkronmotorok hatásfoka fojtás esetén 50–60%-ra csökkenhet.

A hátrafelé dönthető járókerék kialakítása kiegészíti a motor intelligenciáját. Ahogy a járókerék forog, a levegő axiálisan belép és radiálisan távozik. A hátrafelé ívelt lapátok centrifugális erővel, de a forgásiránytól elhajló lapátszöggel nyomják kifelé a levegőt. Ez a geometria számos aerodinamikai előnnyel rendelkezik:

A túlterhelési tartomány hiánya azt jelenti, hogy a motor még akkor is kevesebb áramot vesz fel, ha a rendszer korlátozza a légáramlást, ellentétben az előre ívelt ventilátorokkal, amelyek túl nagy teljesítményt vehetnek fel a zárt csappantyúknál. Ez a benne rejlő jellemző közvetlenül csökkenti a pazarló elektromos áramot.

Energiacsökkentési mechanizmusok a gyakorlatban

Az EC hátrafelé billenő centrifugális ventilátorok energiamegtakarítása három különböző útból fakad: a motor hatékonysága, az affinitástörvény skálázása és a külső szabályozási veszteségek kiküszöbölése.

1. Motor és hajtás hatékonysága.
Egy szabványos váltakozó áramú indukciós motor VFD-vel felharmonikus veszteséget szenved, és jellemzően 75–82%-os hatásfokkal működik 50%-os fordulatszámon. Az integrált kommutációval rendelkező EC motor 88–92%-os hatásfokot ér el ugyanabban a tartományban. A különbség nem triviális – egy részterhelés mellett évi 8000 órát üzemelő ventilátor esetében az EC-változat 15–20%-kal csökkentheti a motorral kapcsolatos energiafelhasználást, mielőtt magát a ventilátorgörbét figyelembe venné.

2. Affinitástörvény-kompatibilitás.
Az affinitási törvények kimondják, hogy a ventilátor teljesítménye a fordulatszám kockájával változik. A sebesség 20%-os csökkentése közel 50%-kal csökkenti az energiafogyasztást. Mivel az EC hátradönthető centrifugális ventilátorok zökkenőmentes fordulatszám-szabályozást tesznek lehetővé külső VFD-k nélkül, a kezelők pontosan az igényekhez igazíthatják a légáramlást. Ez kiküszöböli az olyan pazarló gyakorlatokat, mint a teljes sebességgel való futás és a felesleges levegő légtelenítése csappantyúkkal vagy bypass szelepekkel. Minden 10%-os sebességcsökkentés nagyjából 27%-kal kevesebb energiát eredményez – ez közvetlen, megismételhető megtakarítás.

3. Rendszerhatás csökkentése.
A hátrafelé dönthető lapátok egyenletesebb kimeneti sebességprofilt eredményeznek, csökkentve a turbulenciát az áramlás irányában. Az alacsonyabb turbulencia kisebb statikus nyomásveszteséget jelent a csatornákban, szűrőkben és tekercsekben. Következésképpen a ventilátor kevesebb forgási energiát igényel a rendszer ellenállásának leküzdéséhez. A helyszíni mérések következetesen azt mutatják, hogy a hagyományos előre ívelt ventilátor lecserélése egy hasonló teljesítményű EC hátradönthető centrifugálventilátorra 30–45%-kal csökkentheti a rendszer teljes teljesítményét, még a vezérlés optimalizálása előtt is.

Zajcsökkentés: aerodinamikai és elektromos eredetű

A magas frekvenciájú nyafogás és az alacsony frekvenciájú dübörgés gyakori panaszok a hagyományos ventilátoroknál. Az EC hátradönthető centrifugális ventilátorok a zajt a forrásánál kezelik – mind az aerodinamikai, mind az elektromágneses eredetű.

Aerodinamikai zajcsökkentés.
A hátrafelé ívelt lapátok kisebb határréteg-elválást és örvényleválást eredményeznek, mint az előre ívelt vagy radiális lapátok. A levegő egyenletesen áramlik a penge felületén, és kisebb turbulenciaintenzitással távozik. Ez közvetlenül csökkenti a szélessávú zajt, különösen az 500–2000 Hz-es tartományban – ami zavaró az emberi hallásra. Ezenkívül, mivel a ventilátor ugyanarra a feladatra alacsonyabb csúcssebességgel működik (a nagyobb nyomástényező miatt), a domináns zajforrás – a lapátáthaladási frekvencia – amplitúdója lefelé tolódik el.

Mechanikai és elektromos harmonikusok kiküszöbölése.
A hagyományos váltóáramú motorok VFD-vel gyakran hallható magnetostrikciós zajt (magas nyöszörgést) és nyomatékhullámot adnak ki a kapcsolási frekvenciákon. Az EC motor szinuszos kommutációs sémája a pontos áramformázással kombinálva minimalizálja ezeket a műtermékeket. Az eredmény egyenletesebb nyomatékkimenet és az elektromágneses zajszint 5–8 dB(A) csökkenése a VFD által vezérelt váltakozó áramú ekvivalensekhez képest azonos légáramlási feltételek mellett.

Működési zaj alacsony áramlás mellett.
A hagyományos ventilátorok csökkentett áramlás mellett instabil zónákba kerülhetnek, ami hullámzást vagy forgási leállást okozhat. Ezek a jelenségek ritmikus, lüktető zajt hoznak létre, amely a légcsatornákon keresztül eljuthat a lakott terekbe. Az EC hátradönthető centrifugális ventilátorok ezt elkerülik, mert a lapos nyomásgörbe és az aktív fordulatszám-visszacsatolás távol tartja a működési pontot a túlfeszültség-határoktól. A zaj még a teljes áramlás 20-30%-ánál is elsősorban aerodinamikus marad, nem pedig impulzív, így kevésbé észrevehető és könnyebben csillapítható passzív hangtompítókkal.

Közvetett előnyök, amelyek megerősítik az értéket

Az alacsonyabb energiafogyasztás és a zajszint nem az egyetlen előny. Számos másodlagos hatás tovább erősíti az EC hátrafelé dönthető centrifugális ventilátorok esetét.

• Kisebb fizikai lábnyom. A magasabb aerodinamikai hatásfok lehetővé teszi, hogy egy kisebb járókerék ugyanannyi levegőt mozgasson, ami csökkenti a ventilátorház méreteit és lehetővé teszi a kompaktabb berendezések elrendezését.
• Alacsonyabb hűtési terhelés beltérben. A motor hulladékhője minimálisra csökken, mivel az EC-motor sokkal kisebb hőveszteséget termel, mint a részleges terhelésű váltakozóáramú motor. Zárt terekben, mint például légkezelő egységek vagy elektronikus szekrények, ez csökkenti a hűtőrendszerek terheit.
• Egyszerűsített telepítés és karbantartás. Külső VFD-k, kontaktorok vagy külön vezérlővezetékek nélkül a ventilátor gyorsabban üzembe helyezhető. A kevesebb alkatrész kevesebb hibapontot és alacsonyabb hosszú távú szervizköltséget jelent.
• Szigorú előírások betartása. Sok joghatóság ma már a ventilátor hatékonysági fokozatait (FEG) vagy az energiahatékonysági szabványokat (MEPS) alkalmazza. Az EC hátradönthető centrifugálventilátorai könnyen teljesítik vagy meghaladják ezeket a követelményeket, elkerülve a projekt késedelmét és az utólagos felszerelési bírságokat.

Gyakorlati integráció HVAC és ipari rendszerekbe

Ennek a ventilátortechnológiának az alkalmazása nem igényli a teljes levegőrendszerek újratervezését. Az EC hátradönthető centrifugálventilátorok szabványos házkonfigurációban (SWSI, DWDI) állnak rendelkezésre, és utólag beépíthetők a meglévő egységekre, ahol a motor és a kerék mérete megegyezik. Az új építéseknél a rendszertervezők csökkenthetik a fűtő- és hűtő hőcserélők méretét, mivel a ventilátor egyenletesebb légáramlást biztosít a változó ellenállással szemben – ami a lapos nyomásjellemző közvetlen következménye.

A vezérlés integrációja egyszerű. A legtöbb EC ventilátor 0–10 V-os, PWM- vagy akár közvetlen Modbus RTU jeleket fogad. Ez lehetővé teszi az épületfelügyeleti rendszerek számára, hogy a CO₂-érzékelők, a szobahőmérséklet vagy a csatorna statikus nyomása alapján módosítsák a ventilátor sebességét további interfész hardver nélkül. A beépített diagnosztika valós idejű visszajelzést ad az energiafogyasztásról, a sebességről és az üzemidőről is, lehetővé téve a prediktív karbantartási stratégiákat.

A gyakori tévhitek kezelése

Egyes szkeptikusok azzal érvelnek, hogy az EC hátrafelé dönthető centrifugális ventilátorok kezdeti költsége magasabb, mint az egyszerű váltakozó áramú alternatíváké. Bár a komponensek szintjén igaz, a teljes birtoklási költség más történetet mesél el. Az energiamegtakarítás önmagában jellemzően 8–18 hónapon belül megtéríti a prémiumot folyamatos üzemű alkalmazások esetén. A zajjal kapcsolatos panaszok, amelyek gyakran költséges terepi módosításokat, például akusztikus burkolatokat vagy hangtompítókat eredményeznek, jelentősen csökkennek vagy teljesen megszűnnek. Ezenkívül a VFD-k és a hozzájuk tartozó harmonikus szűrők nélkül a rendszer teljes költsége semleges vagy még alacsonyabb is lehet.

Egy másik tévhit az, hogy a hátrafelé dönthető ventilátorok nem alkalmasak szennyezett légáramokhoz. Valójában a hátrafelé ívelt pengék öntisztító jellege – ahol a centrifugális erő a részecskéket kifelé löki, nem pedig a penge felületén való felhalmozódást – robusztusabbá teszi őket enyhe poros alkalmazásoknál, mint az előre ívelt kiviteleknél. A nehéz részecskékhez speciális bevonatok vagy anyagok állnak rendelkezésre anélkül, hogy az EC-motor hatékonyságát veszélyeztetné.

Következtetés

Az energiafogyasztás és a zaj egyidejű csökkentése jelentős kihívás az elektromechanikus berendezésekben, de az EC hátrafelé dönthető centrifugális ventilátorok ezt kompromisszumok helyett fizikán alapuló tervezéssel érik el. Az EC-motor kiküszöböli a külső VFD-k veszteségeit és megőrzi a magas hatásfokot részfordulatszámon, míg a hátrafelé billenő járókerék megakadályozza a túlterhelést, stabilizálja a légáramlást és csökkenti a turbulencia által keltett zajt. Együtt lehetővé teszik a légáramlás precíz, valós idejű igényekhez való igazítását, 30%-kal vagy többel csökkentik a teljesítményfelvételt, és több decibellel csökkentik a hangnyomásszintet költséges akusztikai kezelések nélkül.

Az alacsonyabb közüzemi számlákra és a kevésbé tolakodó berendezésekre vágyó létesítménytulajdonosok, a teljesítménykövetelmények teljesítésével megbízott mérnökök, valamint azok számára, akik egyszerűen csak csendes, kényelmes terekre vágynak, ezek a ventilátorok a légmozgástechnika praktikus, bevált fejlesztését jelentik. A kérdés már nem az, hogy elfogadjuk-e őket, hanem az, hogy a meglévő rendszerek milyen gyorsan frissíthetők az előnyök realizálása érdekében.
