Mitől más egy 225 mm-es EC radiális hűtőventilátor?
A 225 mm-es EC radiális hűtőventilátor egy kompakt centrifugális légmozgató, amely egy elektronikusan kommutált motor és egy 225 mm névleges átmérőjű járókerék köré épül. Ellentétben az axiális ventilátorral, amely a levegőt a tengely tengelye mentén nyomja, a radiális ventilátor levegőt szív a járókerék szemébe, és egy tekercsen vagy tekercsen keresztül kivezeti azt. A légáramlási útvonal változása az oka annak, hogy a 225 mm-es EC radiális hűtőventilátor hasznos nyomást tud kifejteni a szűrők, sűrű hőcserélők, csatornák és szűkös helyiségek ellen.
Az EC-motor a gyakorlati érték egy második rétegét ad hozzá. A bejövő egyenáramot integrált elektronikán keresztül alakítja át, így a ventilátor külső meghajtó nélkül is szabályozható, felügyelhető és védhető. A berendezés tervezésében ez a kombináció többet jelent, mint egyetlen légáramlási szám. A ventilátor egy hőszabályozó rendszer részévé válik, amelynek stabilnak kell maradnia a szűrőterhelés növekedésével, a környezeti hőmérséklet változásával és a munkaciklusok változásával.
Levegő út
Axiális beszívás, radiális kisülés tekercsen keresztül. A ház nyomást és áramlást alakít ki.
Motor
Az EC kommutáció a keféket elektronikus kapcsolással és integrált vezérléssel helyettesíti.
Járókerék
A 225 mm-es átmérő egyensúlyban tartja a nyomást a tárolótérrel.
| Tervezési funkció | Gyakorlati következmény | Mit kell ellenőrizni |
|---|---|---|
| Centrifugális járókerék | Nagyobb nyomásképesség, mint sok hasonló méretű axiális ventilátor | Munkapont a rendszer ellenállási görbéjén |
| EC motor | Változtatható sebesség, felügyelet és védelem integrálható | A bemeneti kompatibilitás és a hibaviselkedés szabályozása |
| 225 mm-es járókerék | Sok 250 mm-es osztályú borítékhoz illeszkedik, miközben jelentős légáramlást mozgat | Bemeneti hézag és görgetési irány |
| Volutos ház | Az ürítési irány hozzáigazítható a csőhálózathoz vagy a csővezeték geometriájához | Kimeneti átmenet veszteségei és szolgáltatáshoz való hozzáférés |
Miért jó a 225 mm-es járókerék mérete a termikus tervezésnek?
A 225 mm-es átmérő nem marketing szám. Ez egy csomagolási kompromisszum. Egy kisebb járókerék elfér szűk helyeken, de általában nagyobb sebességre van szüksége ugyanazon levegő mozgatásához, ami növelheti a hangzajt és a csapágyfeszültséget. Egy nagyobb járókerék több levegőt tud mozgatni kisebb sebességgel, de nagyobb tekercselést, nagyobb bemeneti hézagot és több helyet igényel a kisülés körül. A 225 mm-es méret gyakran a praktikus közepébe esik a kompakt hűtőcsomagok esetében, különösen ott, ahol a ventilátornak valódi rendszerellenállással kell szembenéznie, nem pedig nyitott paddal.
A radiális ventilátorokat akkor választják, ha a nyomás számít. Egy szűrőszőnyeg, egy lamellával ellátott bemenet, egy bordás hőcserélő és egy rövid csatorna mindegyike növelheti az ellenállást. Ha a ventilátor az ellenállás növekedésével nem képes megtartani a levegőáramlást, a hőtartalék már jóval azelőtt eltűnik, hogy a berendezés elérné a névleges terhelést. A jól illeszkedő, 225 mm-es EC radiális hűtőventilátor a telepített rendszergörbe alapján van kiválasztva, nem pedig a szabadlevegő-levegő-áramlás fő ábrája alapján. A hasznos kérdés egyszerű: a szükséges nyomáson mekkora légáramlás marad, és milyen sebességgel, hangszinttel és bemeneti teljesítménnyel?
A penge geometriája megváltoztatja a légáramlás és a nyomásgörbe alakját is. A hátrafelé hajlított lapátos centrifugális ventilátor kialakítás gyakran előnyben részesítik, ha a stabil nyomás, az alacsonyabb zaj és a jobb működési hatékonyság a prioritás. Az előre ívelt járókerekek kisebb csomagban több levegőt tudnak mozgatni, de érzékenyebbek lehetnek a bemeneti feltételekre és a rendszer ellenállására. A megfelelő választás a hőterhelési profiltól, a rendelkezésre álló burkológörbétől és a hangcéltól függ.
Hogyan változtatja meg az EK-kommutáció a hűtőrendszer viselkedését
Az EC ventilátor nem egyszerűen egy másik címkével ellátott DC ventilátor. A motor elektronikus kapcsolást használ az állórész mező vezérlésére, és az elektronika alakíthatja az indítási viselkedést, a sebességreakciót és a hibakezelést. Hűtési rendszerben ez azt jelenti, hogy a ventilátor követni tudja a hőmérsékleti jelet, lépés helyett finoman felpörög, és visszajelzi a sebességet a vezérlőnek. Ez azt is jelenti, hogy a ventilátor a kiviteltől függően védhető a reteszelt rotor árama, a túlmelegedés és a fordított polaritás ellen.
Sebességszabályozás és rendszerillesztés
Sok EC ventilátor fogad vezérlőjelet, például 0–10 V-os bemenetet, impulzusszélesség-modulációs jelet vagy egyszerű belső sebességgörbét. A szabályozási módot a rendszervezérlővel kell kiválasztani, nem a ventilátor felszerelése után. A túl agresszívan felpörgő ventilátor hallható sebességváltozásokat és áramcsúcsokat idézhet elő. A rosszul meghatározott minimális fordulatszámú ventilátor alacsony terhelés mellett leállhat, vagy indításkor nem tudja leküzdeni a szűrő ellenállását. A vezérlőnek meg kell határoznia az indítási küszöböt, a minimális stabil sebességet, a maximális sebességet és a hibareakciót.
Elektromos és termikus integráció
Mivel az elektronika a ventilátor belsejében van, vagy a ventilátorhoz van csatlakoztatva, a termikus tervezés során figyelembe kell venni a motor meghajtóját és a járókereket. Az elektronika körüli környezeti hőmérséklet, a motorházon áthaladó levegőáramlás és a csatlakozó tájolása egyaránt befolyásolja a hosszú távú megbízhatóságot. A feszültségtűrést, a bekapcsolási viselkedést és az elektromágneses kompatibilitást a teljes szerelvénynél ellenőrizni kell. A padon jól teljesítő ventilátor másként viselkedhet, ha panelhez van rögzítve, hőforrásokkal körülvéve, és hosszú kábelkötegen keresztül táplálják.
| Rendszerkövetelmény | Az EC rajongói viselkedés megerősítése | Kockázat, ha figyelmen kívül hagyják |
|---|---|---|
| Hőmérséklet alapú sebességszabályozás | Stabil minimális sebesség és kiszámítható rámpa | Hallható ciklus és instabil hőreakció |
| Kisfeszültségű működés | Indítási és működési teljesítmény szélsőséges feszültség esetén | Sikertelen újraindítás vagy csökkent légáramlás |
| Hibafigyelés | Sebességjel, riasztási kimenet vagy reteszelt rotorvédelem | Csendes hűtés hiba |
| Elektromágneses kompatibilitás | Kösse be az útválasztást és a szűrést a végső összeszerelésben | Az interferencia vagy az érzékelő zajának szabályozása |
Hogyan válasszunk 225 mm-es EC radiális hűtőventilátort valódi házhoz
EC92-B225 EC hátradönthető centrifugális ventilátor radiátorhűtéshez EC vezérlésű hátrafelé billenő centrifugális ventilátor az autók hőelvezetéséhez, állítható fordulatszámmal és megfordítható működéssel; a kiválasztás során ellenőrizze a motor-meghajtó hő- és rendszerellenállási követelményeit. Termék megtekintése → A kiválasztás a melléklettel kezdődik, nem a katalógussal. Határozza meg a hőterhelést, a megengedett hőmérséklet-emelkedést, a tengerszint feletti magasságot, a környezeti hőmérsékletet, a szűrő típusát, a bemeneti és kimeneti korlátozásokat és a várható munkaciklust. Ezután becsülje meg a rendszer ellenállási görbéjét. A ventilátort úgy kell kiválasztani, hogy annak nyomás-áramlási görbéje elegendő tartalékkal metszi a rendszergörbét ahhoz, hogy fedezze a szűrőterhelést és a termelési ingadozást. Az a ventilátor, amely csak tiszta szűrőn teljesíti a munkapontot, karbantartási probléma, amely megtörténik.
Egy kompakt termikus csomaghoz egy 225 mm-es hátrafelé billenő EC centrifugálventilátor gyakran praktikus választás, mivel túlzottan nagy tekercs nélkül is hasznos nyomást képes létrehozni. Előnyösebb lehet az előre dönthető egység, ahol nagyobb légáramlásra van szükség kisebb csomagban, és a rendszer ellenállása szerény. A döntésnek a mért vagy becsült rendszeradatokon kell alapulnia, nem csak a járókeréken.

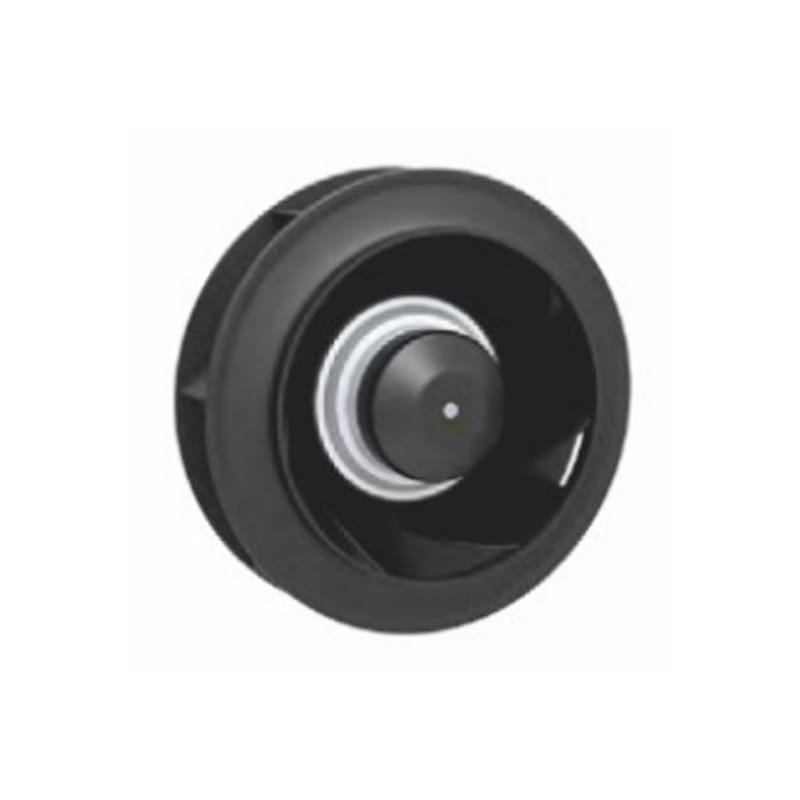

EC72-B225 EC hátradönthető centrifugális hűtőventilátor Testreszabható 225 mm-es EC centrifugálventilátor hőelvezető rendszerekhez, állítható fordulatszámmal és megfordítható vezérléssel; a beépítés és a bemeneti/ürítési útvonal kialakítása befolyásolja a gyakorlati hűtési teljesítményt. Termék megtekintése → A kiválasztási kritériumok számítanak
- Kötelezettségi pont: légáramlás a tényleges statikus nyomáson, nem szabad szállítás.
- Szabályozási tartomány: minimális stabil sebesség, maximális sebesség és jelkompatibilitás.
- Akusztikus célpont: hangnyomás a hallgató pozíciójában, beleértve a tonális tartalmat is.
- Környezeti expozíció: por, nedvesség, rezgés és hőmérséklet az elektronika körül.
- Mechanikai illeszkedés: bemeneti hézag, görgetési irány, szerelési sík és szerviz hozzáférés.
- Várható élettartam: csapágyrendszer, munkaciklus és várható karbantartási intervallum.
| Paraméter | Miért kritikus | Gyakorlati ellenőrzés |
|---|---|---|
| Statikus nyomás a munkaponton | Meghatározza, hogy a légáramlás túléli-e a szűrőket és a csatornákat | Overlay ventilátor görbe és rendszer görbe |
| Bemeneti feszültség tartomány | Befolyásolja az indítást, a sebesség stabilitását és az áramfelvételt | Tesztelje minimális és maximális készleten |
| Vezérlő jel | Beállítja a hőszabályzóval való kompatibilitást | Erősítse meg a küszöbértékeket, a polaritást és a hibareakciót |
| Hangminőség | A tónusos ventilátor észrevehetőbb lehet, mint egy hangosabb szélessávú ventilátor | Mérjen többféle sebességgel és hallgatási pozícióval |
| Szerelési irány | Megváltoztatja a bemeneti feltételeket és a csapágyterhelést | Érvényesítse a végleges mechanikai összeállításban |
Szerelési, csatornázási és szolgáltatási hozzáférés integrálása
Egy 225 mm-es EC radiálhűtő ventilátor teljesítményének jelentős részét elveszítheti a rossz telepítés miatt. A járókeréknek tiszta bemeneti útvonalra van szüksége. A kisülésnek olyan átmenetre van szüksége, amely nem hoz létre hirtelen tágulást vagy éles fordulatokat. A rögzítőszerkezetnek el kell szigetelnie a vibrációt anélkül, hogy a ventilátor a burkolatba mozdulna. A szerviz hozzáférésnek lehetővé kell tennie a szűrőcserét és a ventilátor ellenőrzését a teljes hőmodul eltávolítása nélkül.
maximális rezgés.Szerelési és légcsatornázási szabályok
- Tartsa távol a bemenetet éles szélektől, címkéktől és kábelkötegektől, amelyek zavarják a beáramló levegőt.
- Igazítsa a görgős kisülést a csatorna vagy a töltőnyílás irányához, hogy elkerülje a kimenet éles elhajlását.
- Használjon rugalmas rögzítőket vagy szigetelő tömítőgyűrűket, ha a szerkezetből származó zaj aggodalomra ad okot.
- Biztosítson olyan szervizrést, amely lehetővé teszi a csatlakozók elérését a ventilátor eltávolítása nélkül.
- Ellenőrizze, hogy a ventilátor nem keringeti-e vissza a forró levegőt a bemenetbe.
| Telepítési probléma | Valószínű hatás | Helyesbítés |
|---|---|---|
| A bemenet túl közel van a panelhez | Csökkentett légáramlás és magasabb zajszint | Növelje a hézagot, vagy adjon hozzá harang-száj bemenetet |
| A kimenet hirtelen bővülése | Nyomásveszteség és turbulencia | Használjon fokozatos átmenetet vagy rövid diffúzort |
| Merev rögzítés vékony panelre | Szerkezet által közvetített rezgés | Adjon hozzá szigetelő tartókat és merevítse meg a panelt |
| Hám a bemeneten keresztül | Áramlási zavar és hangzaj | Állítsa át és rögzítse a kábelköteget |
A megbízhatóság és az akusztikai teljesítmény ellenőrzése a kiadás előtt
Az érvényesítésnek elég pontosan reprodukálnia kell a telepített környezetet ahhoz, hogy feltárja az interakciókat. A nyitott bemeneti és kimeneti próbapadi teszt hasznos lehet a szűréshez, de ez nem egy légcsatornás vagy szűrős rendszer kibocsátási tesztje. A ventilátort a gyártási szűrővel, a gyártási kábelköteggel, a gyártási szerelési szerkezettel és a várható vezérlőjellel kell tesztelni. A termikus beázási tesztet elég hosszú ideig kell folytatni ahhoz, hogy a motorelektronika és a csapágyrendszer elérje a stabil hőmérsékletet.
| Érvényesítési terület | Mit kell mérni | Elengedési kérdés |
|---|---|---|
| Légáramlás és nyomás | Munkapont a szűrő terhelési állapotai között | A hőtartalék megmarad a szervizintervallum végén? |
| Kontroll válasz | Indítás, rámpa, minimális sebesség és hibaelhárítás | A ventilátor stabil marad a valódi vezérlővel? |
| Akusztikus viselkedés | Hangnyomás többféle sebességnél és mikrofon pozícióban | Elfogadhatók-e a tonális összetevők a termékkel összefüggésben? |
| Vibráció és szerelés | Szerkezet által közvetített rezgés and visual clearance | Idővel előfordul-e kopás vagy eltérés? |
| Környezeti állóképesség | Hőmérséklet, páratartalom, por és szélsőséges feszültség | Megjósolható marad a teljesítmény az expozíció után? |
Különös figyelmet érdemel az akusztikai érvényesítés, mert egy 225 mm-es EC radiális hűtőventilátor szélessávú zajt és hangzajt is képes produkálni. A szélessávú zaj elfogadható, ha egyenletes és alacsony szintű. Egy keskeny hang egy adott sebességnél sokkal észrevehetőbb lehet, még akkor is, ha az általános hangszint ésszerűnek tűnik egy méteren. A sebességmérők hasznosak, mert felfedik a rezonanciákat a ventilátorban, a konzolban, a panelben vagy a csatornában. Ha rezonancia jelenik meg, módosítsa a rögzítési merevséget, adjon hozzá csillapítást, vagy módosítsa a működési sebesség tartományt.
Mit kérdezzenek a beszerzési és minőségügyi csapatok
A technikai kiválasztás csak a döntés fele. A hűtőventilátor egy hosszú élettartamú alkatrész, amely befolyásolja a garanciális időt, a szervizköltséget és a termék hírnevét. A beszerzési és minőségbiztosítási csapatoknak meg kell kérdezniük, hogyan vezérlik a motort, a járókereket és az elektronikát a gyártás során, hogyan kezelik a változásbejelentéseket, és hogyan működik a nyomon követhetőség. Gépjárműipari és terepjáró alkalmazások esetén a beszállítónak képesnek kell lennie arra, hogy elmagyarázza minőségirányítási rendszerét, gyártási jóváhagyási folyamatát és az eltérések ellenőrzését anélkül, hogy széles körű állításokra támaszkodna.
| kérdés | Miért számít | Kérésre bizonyíték |
|---|---|---|
| Házon belül ellenőrzik a motor és a ventilátor integrációját? | Befolyásolja a konzisztenciát és a korrekciós intézkedések sebességét | Folyamatfolyamat és fő ellenőrzési pontok |
| Hogyan ellenőrizhető a járókerék egyensúlya? | Befolyásolja a rezgést, a csapágy élettartamát és a zajt | Mérlegnyilvántartás és minta ellenőrzési terv |
| Hogyan védik az elektronikát az összeszerelés során? | Megakadályozza a rejtett hibákat a területen | A vezérlőelemek kezelése és a teszt lefedettsége |
| Hogyan kommunikálják a tervezési vagy anyagi változásokat? | Megvédi a hitelesített termikus és akusztikai teljesítményt | Az értesítési és átminősítési szabályok módosítása |
| Mi az élettartam alapja? | Meghatározza a karbantartási és garanciális elvárásokat | Élettartam-vizsgálat összegzése és a munkaciklus feltételezései |
A légáramlást, nyomást, szabályozást és gyártásvezérlést ugyanabban a beszélgetésben tárgyaló beszállítót általában könnyebb integrálni, mint azt, amelyik csak egy katalógusoldalt kínál. Nem a dokumentumok gyűjtése a cél. A cél annak megerősítése, hogy a kiválasztott 225 mm-es EC radiálhűtő ventilátor ugyanúgy fog viselkedni a gyártás során, mint az érvényesítés során.
Gyakori hibák, amelyek aláássák a 225 mm-es EC ventilátor teljesítményét
A legtöbb hűtési probléma a ventilátor kiválasztása után jelentkezik. Ezek a telepítés részleteiből, a vezérlési beállításokból vagy az érvényesítési parancsikonokból származnak. Az alábbi lista azokat a hibákat tartalmazza, amelyek elég gyakoriak ahhoz, hogy minden projektet ellenőrizzünk.
| Hiba | Következmény | Jobb gyakorlat |
|---|---|---|
| Kiválasztás szabadlevegő-áramlásnál | A légáramlás összeomlik a szűrő vagy csatorna ellenállása alatt | Válassza ki a telepített munkaponton |
| A bemeneti hézag figyelmen kívül hagyása | A zaj emelkedik és a nyomás csökken | Modellezze a bemeneti utat, és tesztelje a végső összeállítást |
| Egyszerű be-ki vezérlés használata | Termikus kerékpározás, áramcsúcsok és hallható lépések | Határozza meg a rámpát és a minimális sebességet a vezérlővel |
| Csak tiszta szűrő tesztelése | Nincs árrés a szervizintervallum végén | Teszt tiszta, félig terhelt és betöltött állapotban |
| A hangszint kezelése egy számként | A hangok és a rezonanciák hiányoznak | Használjon sebességsöprést és több mérési pozíciót |
A korrekció általában nem nagyobb ventilátor. Ez egy őszintébb rendszermodell, tisztább bemenet, jobb kimeneti átmenet, és olyan szabályozási stratégia, amely tiszteletben tartja a ventilátor stabil működési tartományát. A 225 mm-es EC radiális hűtőventilátor rendkívül hatékony hőelem lehet, ha ezeket a részleteket együtt tervezzük.
Gyakran Ismételt Kérdések
1. kérdés: Mire használható a 225 mm-es EC radiális hűtőventilátor?
Ott használatos, ahol kompakt méretre, nyomásra és szabályozható légáramlásra van szükség. A tipikus felhasználási területek közé tartoznak az elektronikai házak, hőcserélők, szűrődobozok, kompakt hőmodulok és berendezések, amelyeknek fenn kell tartaniuk a hűtést az ellenállás növekedésével.
2. kérdés: Miért érdemes radiális ventilátort választani axiális ventilátor helyett?
A radiális ventilátor nagyobb nyomást képes előállítani egy kompakt tekercsben, ami segít, ha a levegőnek át kell jutnia a szűrőkön, bordákon vagy csatornákon. Az axiális ventilátor előnyösebb lehet, ha az alacsony nyomás és a vékony szerelőprofil a fő prioritás.
3. kérdés: A nagyobb járókerék mindig javítja a hűtést?
Nem. Egy nagyobb járókerék több levegőt mozgathat kisebb sebességgel, de több helyre és megfelelő görgőre van szüksége. Az előny a rendszer ellenállásától, a bemeneti hézagtól, az akusztikus céltól és a tényleges munkaponttól függ.
4. kérdés: Milyen vezérlőjelet kell használnia egy EC ventilátornak?
A választás a rendszervezérlőtől függ. A gyakori opciók közé tartozik az analóg feszültségbemenet, az impulzusszélesség-modulációs jel vagy a belső sebességgörbe. A fontos ellenőrzések az indítási küszöb, a minimális stabil sebesség, a hibareakció és a kábelköteggel való kompatibilitás.
5. kérdés: Hogyan kell egy 225 mm-es EC ventilátort tesztelni a kiadás előtt?
Tesztelje a végső mechanikus összeállításban a gyártási szűrővel, kábelköteggel és vezérlőjellel. Mérje meg a légáramlást és a nyomást több ellenállási állapotnál, ellenőrizze az indítást és a hiba viselkedését, és hajtson végre akusztikus sebességmérést a hangok vagy rezonanciák feltárására.
6. kérdés: Mi a leggyakoribb telepítési hiba?
A bemenet korlátozása vagy a ventilátor túl közeli elhelyezése a panelhez. Ez az egyetlen hiba csökkentheti a légáramlást, növelheti a zajt, és a megfelelően kiválasztott ventilátor nem tűnik megfelelőnek.
